С помощью Sp-Net вы можете, не отрываясь от своего рабочего места, просмотреть текущие показания по расходу газа и накопленному объему, а так же часовые и суточные архивы в виде отчетов, которые можно распечатать.
SP NET
назад...
Основные функции
-
Отображение схемы потребления с указанием всех трубопроводов и потребителей
- Внешний вид схемы утверждается заказчиком.
- Возможна смена схемы без потери архивных данных
-
Отображение текущих показаний по расходу, накопленному объему и нештатным ситуациям
- Интервал между получением ответа и следующим запросом составляет 5 секунд
- Время ответа вычислителя на запрос зависит от характеристик сети
- По заказу - отображение любых параметров, регистрируемых вычислителем
-
Локальная база данных на ПК с архивными данными
- Локальные архивы хранятся на ПК и доступны даже при неисправности вычислителя или отсутствии связи с ним
- В БД сохраняются значения по суточному и часовому потреблению
- Список архивируемых параметров утверждается заказчиком
- Срок хранения архивов в БД является настраиваемым параметром
- По умолчанию суточные архивы хранятся 1 год, часовые архивы хранятся 90 суток
-
Формирование отчетов о месячном и суточном потреблении
- В месячном отчете представлены итоговые данные потребления по всем суткам этого месяца, для которых в локальном архиве имеются данные
- В суточном отчете представлены итоговые данные потребления по каждому часу, для которого в локальном архиве имеются данные
- Отчет состоит из заголовка и таблицы, в которой перечислены необходимые данные
- По желанию заказчика форма отчета может быть изменена (добавлены поля для подписи, изменены заголовки и т.д.)
- Отчеты формируются в формате html-страницы
- Доступна функция печати отчета
Структура узла учета
Общая схема, использующая SP NET, состоит из нескольких частей:
-
Узел учета на базе СПГ761.1 (СПГ761.2)
Назначение и область применения
Корректоры СПГ761 (мод. 761.1, 761.2), предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям.
Корректоры применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач:
- коммерческий учет потребления и отпуска природного газа;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления газа.

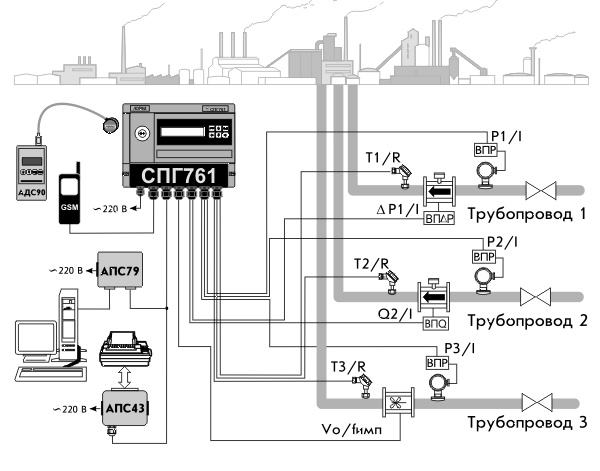

Пример применения корректора в составе измерительного комплекса показан на рисунке.
Функциональные возможности
Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания.
Корректоры могут обслуживать до двенадцати трубопроводов.Информацию о характеристиках и применении СПГ761.2 уточняйте у производителя.
-
ПК, подключенные к сети RS-485 через адаптер АПС79
Адаптер АПС79 служит для подключения персонального компьютера к приборам СПГ761.
При работе с адаптером обмен данными осуществляется по интерфейсу RS485. К шине могут быть подключены один или несколько приборов и один или несколько компьютеров, причем общее количество тех и других не должно превышать тридцати.

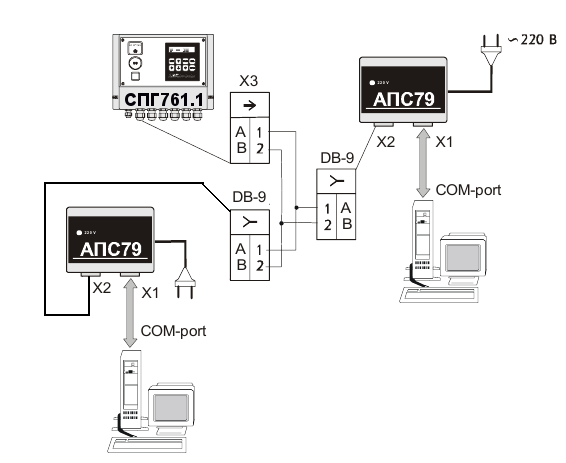

Все приборы подключаются к магистрали непосредственно, а каждый компьютер – через отдельный адаптер АПС79 (см. рисунок).
Информацию о характеристиках и применении АПС79 уточняйте у производителя.
-
СПСЕТЬ комплекс программного обеспечения
Операционная система: Windows 9X/NT/XP
Программный комплекс СПСеть обеспечивает объединение приборов и компьютеров в единую сеть. Ядро системы (сервер) осуществляет непосредственную связь между приборами.
ВАЖНО: Программный комплекс СПСеть поставляется вместе с прибором СПГ!
Информацию о характеристиках и применении ПО СПСеть уточняйте у разработчиков
-
SP NET комплекс программного обеспечения
SP NET – комплекс программного обеспечения, разработанный нашей компанией.
При помощи Sp-Net вы сможете:
- Просматривать текущие показания с узла учета в режиме реального времени
- Просматривать наличие нештатных ситуаций
- Просматривать архивы потребления
- Формировать месячные и суточные отчеты
